Quando o assunto é conta de luz, a maioria das pessoas pensa apenas na energia que realmente é usada para fazer as máquinas funcionarem, como acender lâmpadas, mover motores ou aquecer equipamentos. Mas existe outro tipo de energia, menos conhecida, que também influencia (e muito!) o valor da sua fatura: a energia reativa (ER).
Ela está presente em praticamente todas as instalações elétricas industriais e comerciais e, quando em excesso, pode gerar multas e desperdício de recursos.
Neste artigo, você vai descobrir o que é a ER, como ela é calculada, de que forma pode impactar seu negócio e como a Voltera ajuda empresas a transformar esse desafio em oportunidade de economia e eficiência.
| O que você vai encontrar neste conteúdo: |
O que é energia reativa?

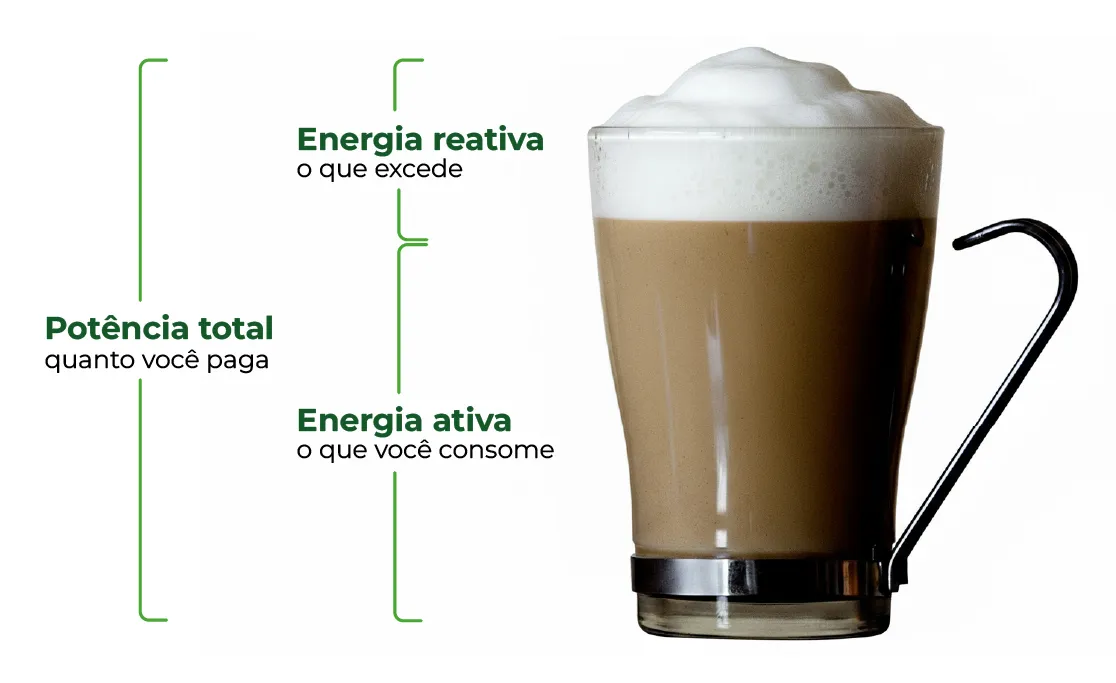

A energia reativa é um componente fundamental dos sistemas elétricos, embora muitas vezes passe despercebida nas contas de luz.
Ela é responsável por sustentar o funcionamento de equipamentos indutivos, que necessitam criar campos magnéticos para operar. Entre eles, motores, transformadores e reatores, por exemplo.
Diferente da energia ativa, que é a energia que realiza trabalho útil, por exemplo, acender lâmpadas, aquecer aparelhos ou movimentar motores, a ER não produz energia aproveitável. Ela apenas circula no sistema, ocupando parte da capacidade da rede elétrica.
Tipos de ER: indutiva e capacitiva
A energia reativa é dividida em duas parcelas:
- indutiva: é um atraso da corrente em relação à tensão. Ele acontece quando sua instalação puxa energia reativa da rede para manter campos magnéticos. Por exemplo: motores, transformadores, reatores de iluminação.
- capacitiva: é um adiantamento da corrente em relação a tensão. Acontece quando sua instalação devolve ER para a rede. Por exemplo: bancos de capacitores, cabos longos com pouca carga, máquina síncrona sobre-excitada.
Por que o excesso de energia reativa é um problema?
O excesso de energia reativa pode trazer impactos tanto técnicos quanto financeiros. Ele exige condutores mais robustos e transformadores de maior capacidade, já que a corrente extra circula pela rede sem gerar trabalho útil. Isso aumenta as perdas de energia e “ocupa espaço” nos equipamentos da distribuidora.
Por isso, as distribuidoras limitam a potência reativa em relação à potência aparente e aplicam tarifas sobre o excedente.
Além disso, quando o consumo de ER é elevado, ocorre a queda do fator de potência, que também pode resultar em cobranças adicionais na fatura de energia.

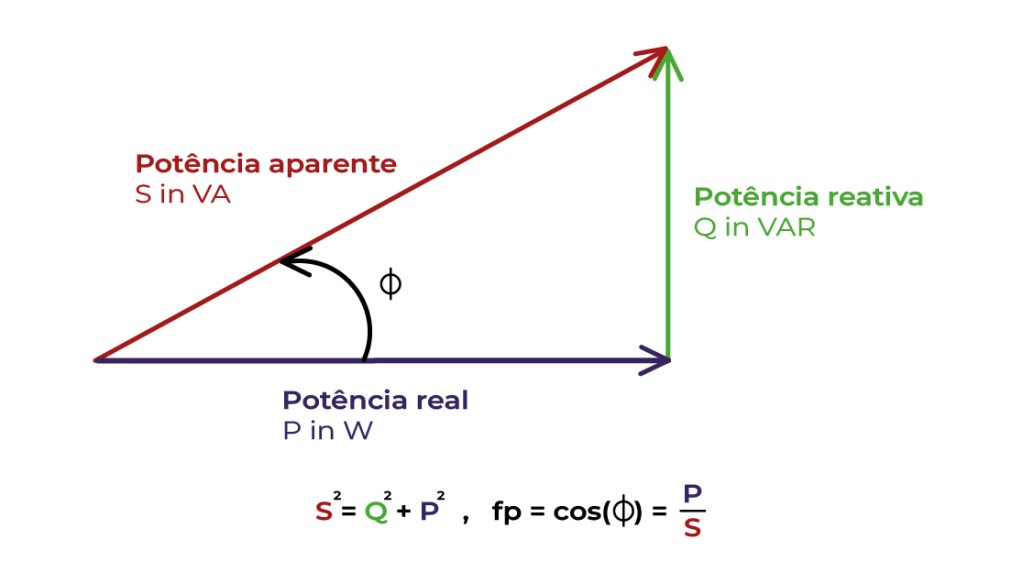

Para entender melhor como esse cálculo funciona, incluímos os componentes abaixo.
- P – Potência ativa (kW): faz trabalho útil (iluminar, movimentar, aquecer).
- Q – Potência reativa (kVArh): “vai e volta” entre a rede, não produzindo energia aproveitável.
- S – Potência aparente (kVA): é a potência total fornecida a um circuito elétrico. Ela é a “hipotenusa” do triângulo vetorial abaixo.
- fp – Fator de potência: mede a eficiência do uso da potência aparente para produzir a potência ativa.
Regras de medição, cobrança e controle da ER
O PRODIST (Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional) é um conjunto de normas técnicas emitidas pela Agência Nacional de Energia Elétrica (ANEEL).
O objetivo é padronizar como as distribuidoras de energia planejam, operam, medem e prestam o serviço de distribuição em todo o Brasil.
Com regras claras, o PRODIST garante que o fornecimento de energia seja mais eficiente, seguro e justo para consumidores e empresas.
Nele estão estabelecidas as seguintes regras:
- os medidores com memória de massa devem registrar ativa/reativa/demanda em intervalos programáveis de 5 a 60 minutos (múltiplos de 5).
- período para a cobrança de reativa capacitiva excedente entre 0h e 6h.
- período para a cobrança de reativa indutiva excedente entre 6h e 0h.
- o limite regulatório do fator de potência |fp| ≥ 0,92 usado para apurar excedentes para o grupo A (média/alta tensão) .

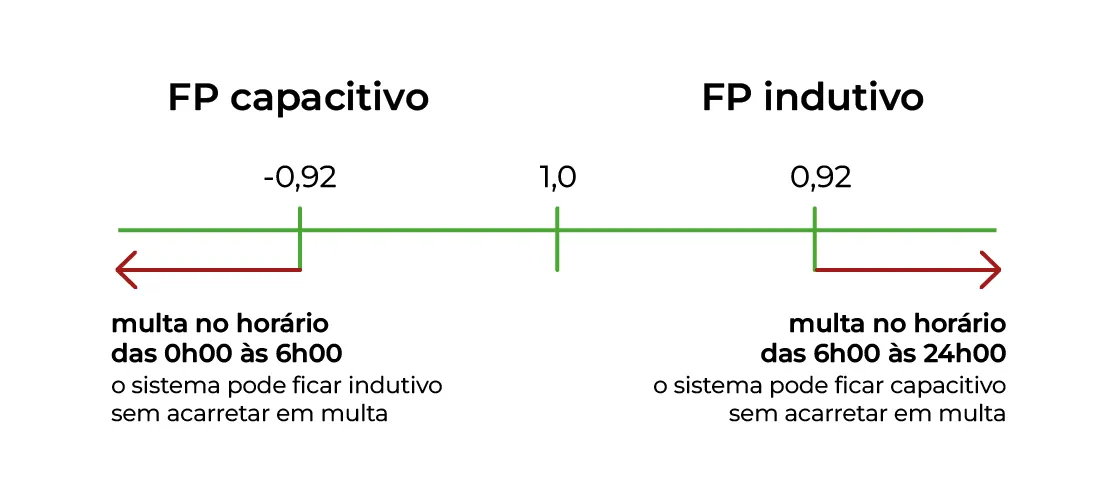

A seguir, apresentamos um quadro que detalha os horários de cobrança:
Nota: durante o período de cobrança de reativa capacitiva, o sistema pode ficar indutivo sem acarretar em multa. Por outro lado, para o período de cobrança de reativa indutiva, o sistema pode ficar capacitivo sem risco de multa.
Como calcular o excedente de energia reativa?
A forma como a energia reativa é medida pode variar de uma distribuidora para outra, mas o intervalo mais comum é de 15 em 15 minutos.
A fórmula para calcular o excedente é a seguinte:
\( Exr = 0.92 \cdot \sqrt{Q^2 + P^2} – P \)
Para cada período de 15 minutos (ou conforme o intervalo definido pela sua distribuidora), basta calcular os valores de energia reativa (Q) e potência ativa (P), aplicando a fórmula para identificar se houve excedente.
- Calcular (Q, fp) capacitivo ou (Q, fp) indutivo, dependendo do horário.
- Caso |fp| ≥ 0,92, calcule:
\( Exr = 0.92 \cdot \sqrt{Q^2 + P^2} – P \)
O excedente mensal será a soma de todos os Exr deste mês.
Como a ER aparece na sua fatura?
Na fatura de energia, a multa por excesso de energia reativa costuma aparecer em itens como:
- Energia Reativa Excedente Ponta
- Energia Reativa Excedente Fora de Ponta
Além disso, cada distribuidora divulga o valor de reativo cobrado em R$/kVArh (reais por quilo-volt-ampère-reativo-hora) e de outras tarifas aplicadas na sua fatura via resoluções homologatórias.
Como posso corrigir a energia reativa excedente?
Manter um fator de potência próximo de 1 é ideal, pois indica que a maior parte da energia fornecida está sendo usada para realizar trabalho útil, minimizando as perdas na forma de calor ou energia reativa.
Para melhorar o fator de potência, algumas medidas podem ser adotadas:
- instalar capacitores ou reatores: eles compensam a potência reativa no sistema;
- programar horários de baixa carga: desligar equipamentos durante a madrugada ou finais de semana ajuda a reduzir a energia reativa capacitiva;
- fazer manutenção preventiva: verificar aquecimento e estufamento de contatores e fusíveis. Capacitores degradados perdem eficiência, reduzindo o fator de potência e aumentando os custos.
Com essas ações, é possível otimizar o uso de energia, reduzir perdas e economizar na fatura elétrica.
Caso real: redução de 90% nas multas por ER
A energia reativa pode ser um peso na sua fatura hoje, mas ela indica um potencial de economia.
Por exemplo: um cliente da Voltera pagava, em média, R$ 7.000,00 em multas de energia reativa, o que correspondia a 10% da sua fatura de energia.
Após a instalação de um banco de capacitor, sua ER foi minimizada e ele passou a pagar apenas R$ 700,00 em reativo. Ou seja, uma redução de 90% de seus excedentes, obtendo 9% de economia na fatura de energia.
Portanto, com uma gestão eficiente, é possível identificar e reduzir a energia reativa de forma simples e rápida, transformando perdas em economia real para o seu negócio.
Perguntas frequentes sobre energia reativa
Qual a diferença entre energia ativa e reativa?
A energia ativa realiza trabalho útil, como acender lâmpadas ou movimentar motores. A energia reativa não gera trabalho aproveitável, mas circula no sistema, sustentando campos magnéticos e ocupando capacidade da rede.
Quando se paga energia reativa?
O pagamento ocorre quando o consumo excede os limites definidos pela distribuidora, reduzindo o fator de potência. Na fatura, aparece como Energia Reativa Excedente Ponta ou Fora de Ponta.
Como identificar energia reativa?
Pode ser identificada pelo fator de potência baixo, medições do medidor de energia ou através de excedentes cobrados na fatura, indicando consumo acima do permitido.
Quais equipamentos geram energia reativa?
Equipamentos indutivos, como motores, transformadores, reatores de iluminação e bancos de capacitores, por exemplo, são os principais responsáveis pela geração de energia reativa.
